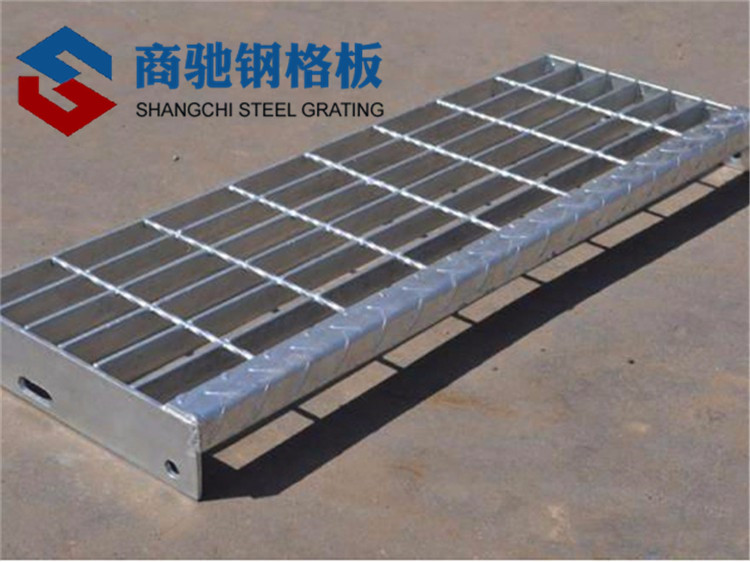

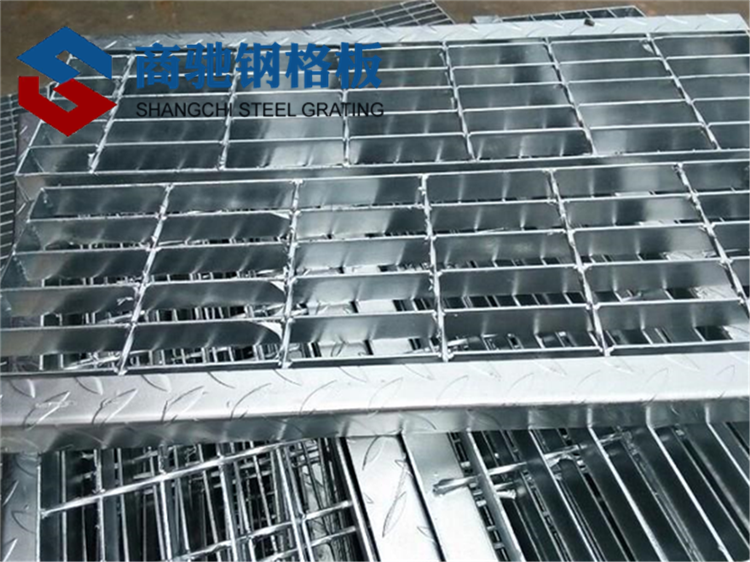

钢梯与踏步板
楼梯踏步板又名梯踏板,我公司生产的踏步板(梯踏板)根据有无前护板和与梯梁联接方式有四种形式,表示为T1,T2,T3,T4。...
全国热线

15633516977

详细信息

楼梯踏步板用作

工业平台,梯踏板,扶栏,通道地板,铁路桥侧道,高空塔架平台,排水沟盖,井盖,道路隔栅,立体停车场,机关、学校、工厂、企事业、运动场、花园别墅的围栏,也可用作民宅的外窗,阳台护栏,高速公路、铁路的护栏等。

常用踏步板尺寸

编辑

T1T4 30mm间距 125155185215245275305

T1T2 40mm间距 125165205245285325

T3T4 40mm间距 115 155195235275315

T1T2 60mm间距 185245305

T1T2 60mm间距 155215275

从经济角度考虑,建议尽可能采用模数宽度(系列1采用125155185215245275,系列2采用125165205245275mm等)为100mm倍数长度(如50060070080090010001200mm等)。

楼梯踏步尺寸是根据楼梯间的开间、进深、层高,确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等设定的。(注意:双跑楼梯踏步板每层踏步级数最好取偶数,使两跑踏步数相等。


T1踏步板

T2踏步板(梯踏板)

T3楼梯踏步板

T4踏步板(梯踏板)

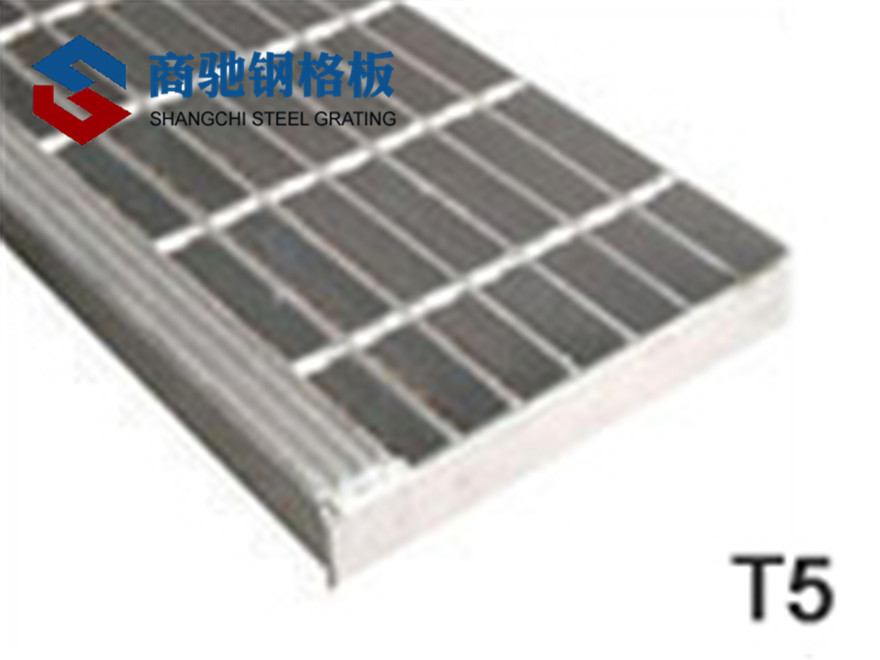

T5踏步板

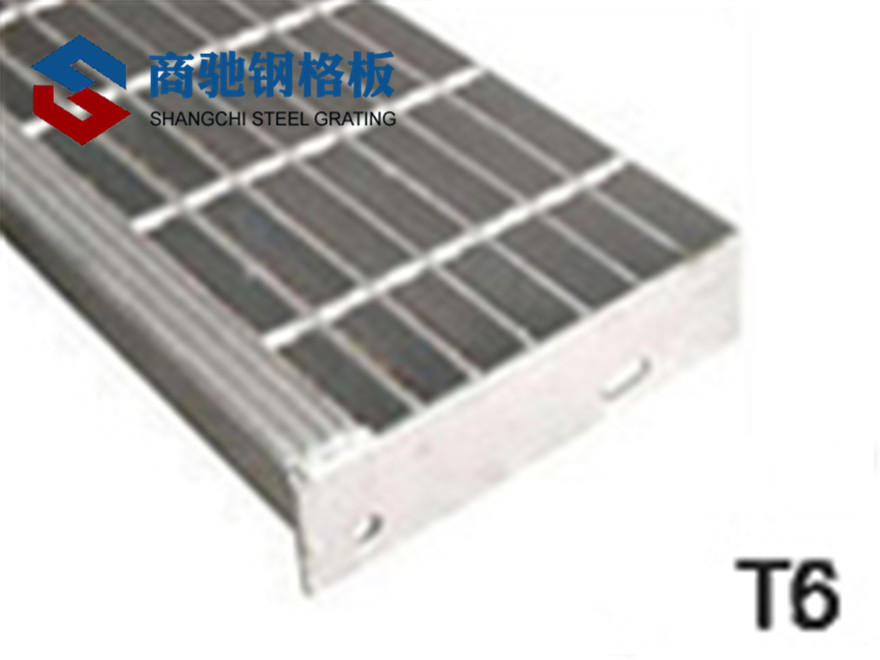

T6踏步板(梯踏板)



T7踏步板(梯踏板)



T8楼梯踏步板

插接踏步板



踏步板

  推荐踏步板/梯踏板宽度 (基于5mm厚扁钢)

T1至T4 30mm间距

125

155

185

215

245

275

305

T1至T2 40mm间距

125

165


205

245

285

325

T3至T4 40mm间距

115

155


195

235

275

315

T1至T2 60mm间距



185


245


305

T1至T2 60mm间距


155


215


275




螺栓联接

螺栓孔中心距A457575100100150150



推荐梯踏板踏步板最大长度

扁钢尺寸

25×3

25×5

32×5

40×5

30mm间距

550

900

1300

1600

40mm间距

450

750

1200

1500

60mm间距


550

850

1350





-
